二維材料以其獨特的物理和化學性質，正在成為現代科學研究的前沿領域。這些材料在電子、能源、生物醫學等領域展現出巨大的應用潛力。本文將帶您了解澤攸科技在二維材料的生長、轉移、表征的全過程解決方案。

二維材料的生長：PECVD

等離子體增強化學氣相沉積（PECVD）是一種用于生長高質量二維材料的技術，通過等離子體激發氣體中的化學反應，促進材料在襯底上的生長。

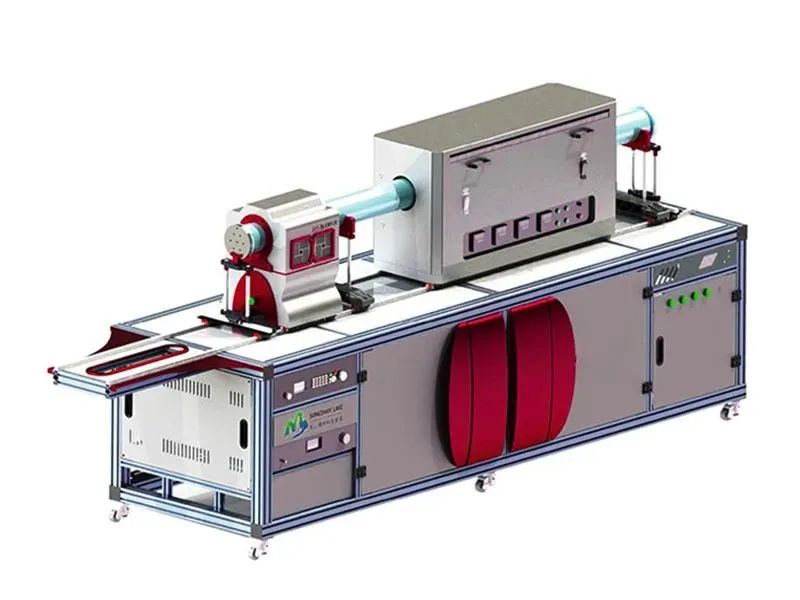

澤攸科技自主研發的多功能電感耦合等離子體增強化學氣相沉積系統（PECVD）是用來制備高純、高性能固體薄膜的主要技術，主要借助微波或射頻的方法將目標氣體進行電離，促進化學反應在較低的溫度下進行，從而在基片上沉積出所期望的薄膜。

二位材料的生長與表面裝飾

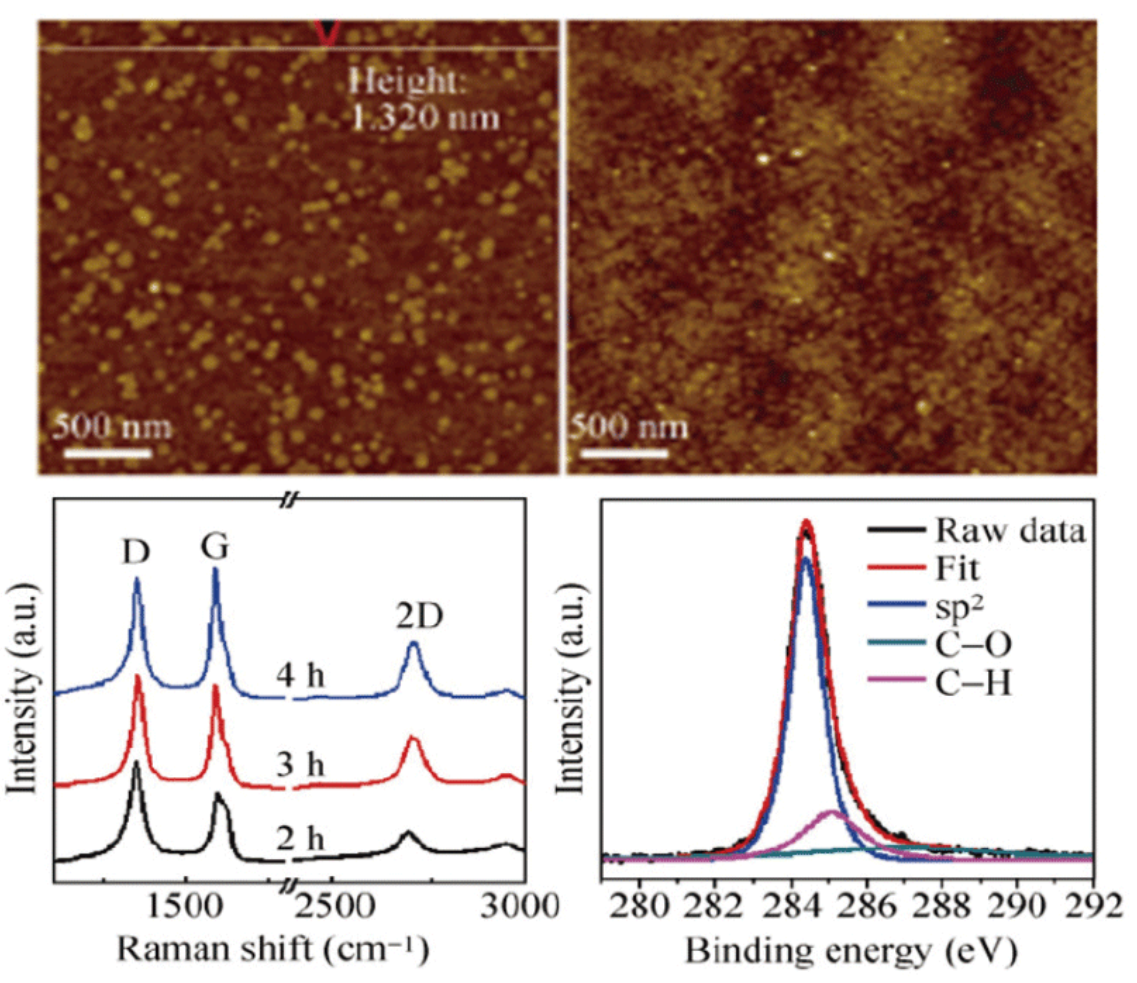

Graphene在任意襯底上的無催化生長

相關期刊案例：

1.Catalyst-Free Growth ofNanographene Films on VariousSubstrates,《Nano Research》

2.Growth, Characterization, and Properties of Nanographene,《Small》

3.Ultrasensitive biochemical sensing platform enabled by directly grown graphene on insulator,《Small》

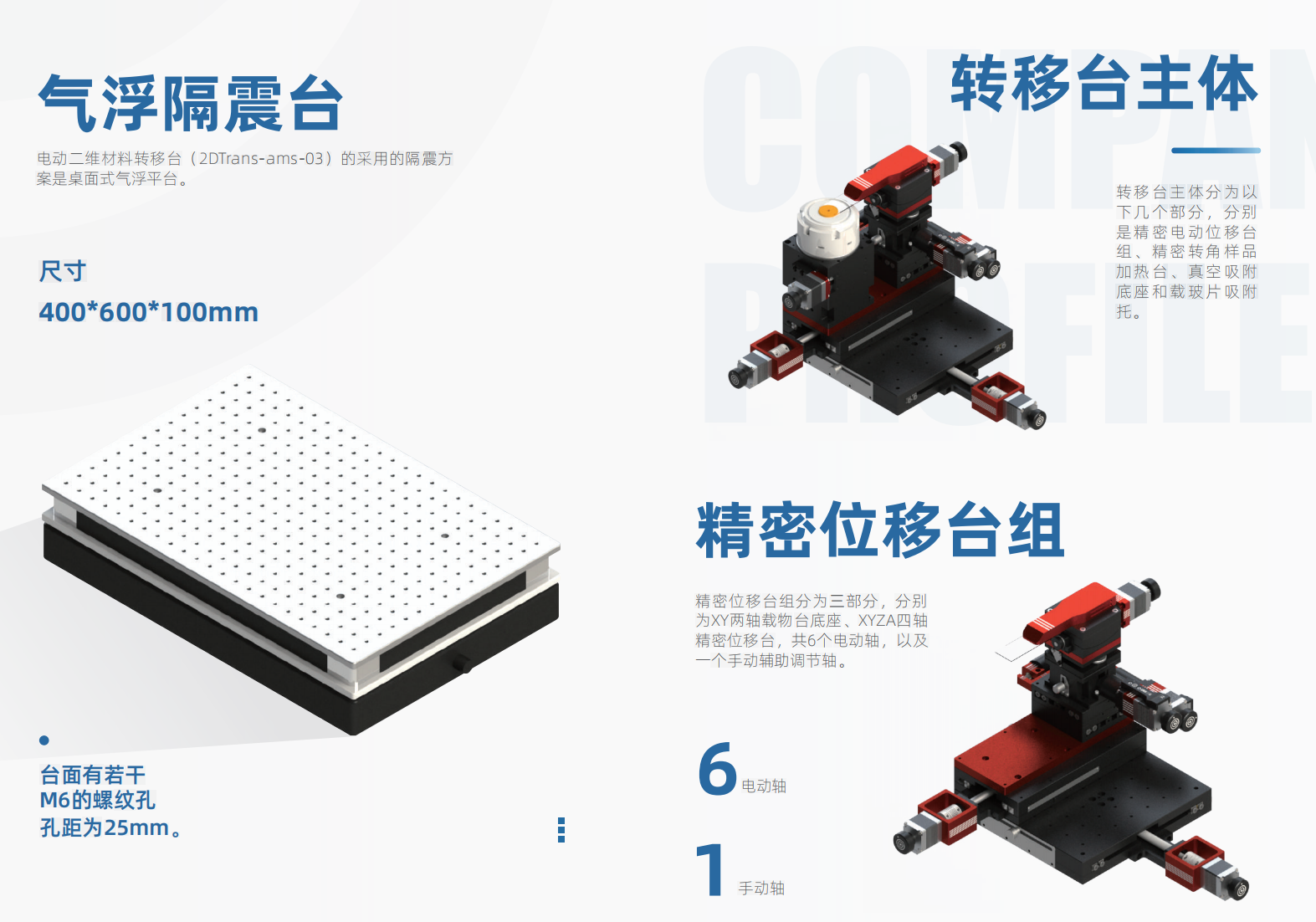

二維材料的轉移：電動高精度轉移臺

傳統的機械臂或細長操作棒難以實現如此高精度的樣品操控。而市面上大多數微納操作平臺也存在工作空間小、轉移精度難以保證等問題，為解決這一技術瓶頸，澤攸科技研發了這款電動二維材料轉移臺。

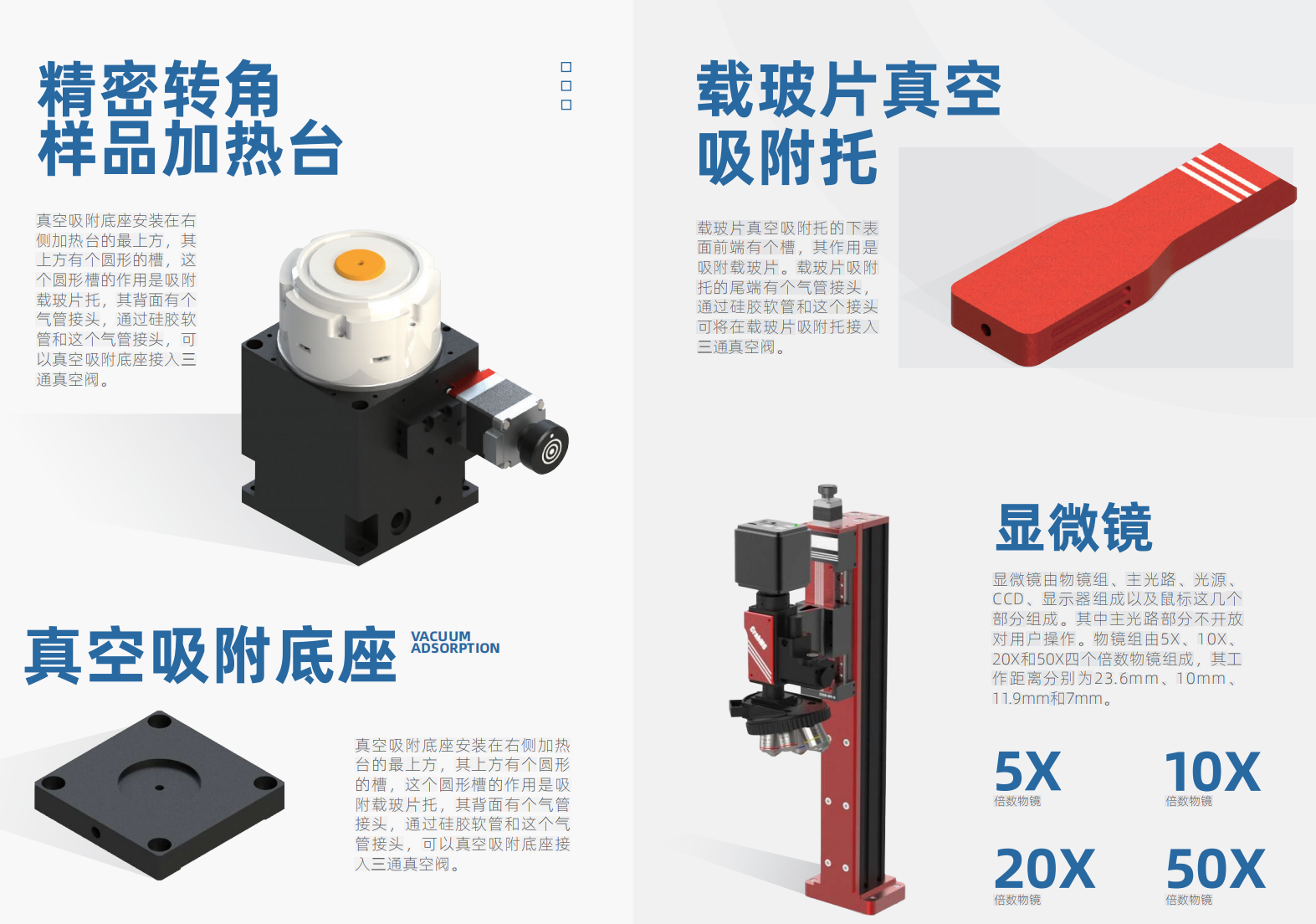

該設備集成了氣浮隔震減振系統、高精度電動三坐標運動臺、樣品加熱裝置、真空吸附系統、顯微圖像系統等模塊，實現了對樣品的穩定支撐和精確操控，特別適合于二維材料從基底到目標基底的轉移，相比其它設備，操作更為簡便，轉移精度和靈活性也有很大提高。

電學表征：探針臺

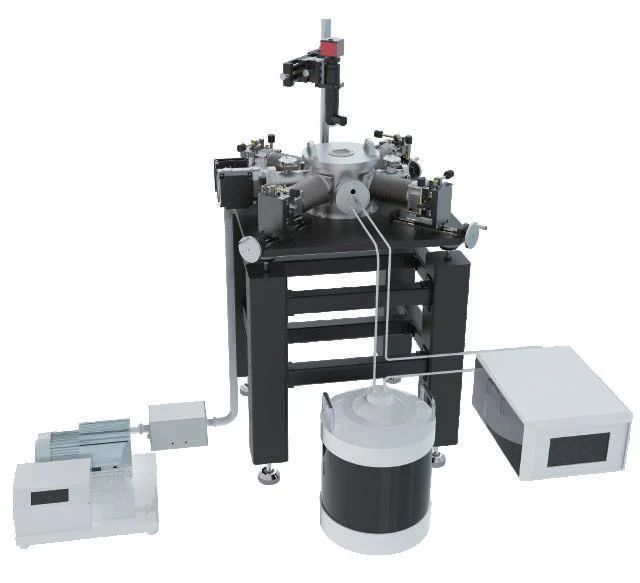

澤攸科技的低溫液氮探針臺是一種專門進行二維材料電學性質測量的重要工具，主要是由真空腔體、探針控制、顯微鏡模塊、變溫樣品臺、進口分子泵組、全旺程真空規、智能溫控儀等組成，在測量室溫真空或者大氣環境下器件電性能、變溫IV性能、器件光電性能研究（靈敏度、量子效率、相應速度等）有著廣泛應用。

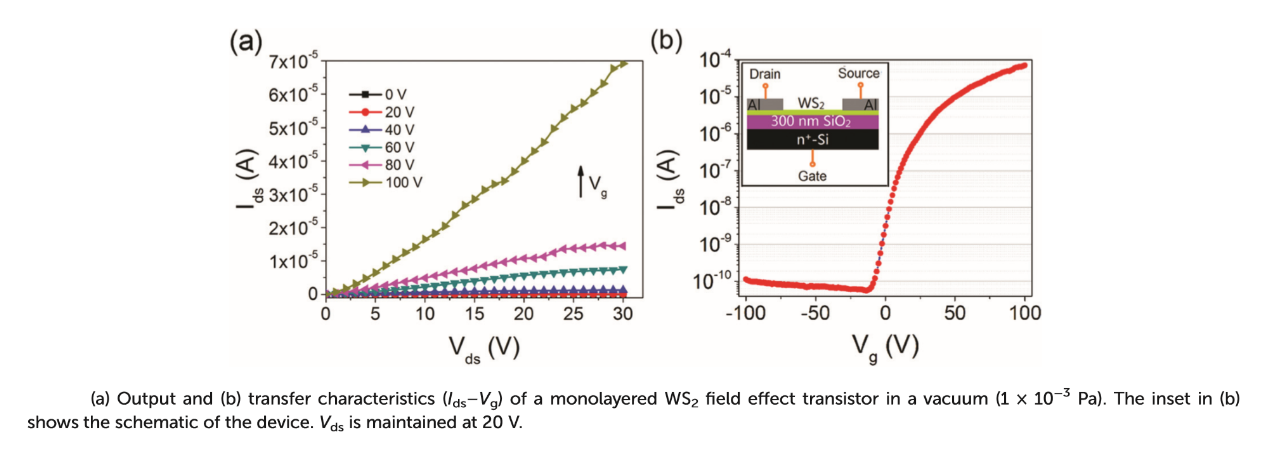

單層二硫化鎢場效應晶體管的IV曲線和轉移曲線

利用真空溫差熱臺測量材料的熱電性能

形貌及成份表征：臺式掃描電鏡

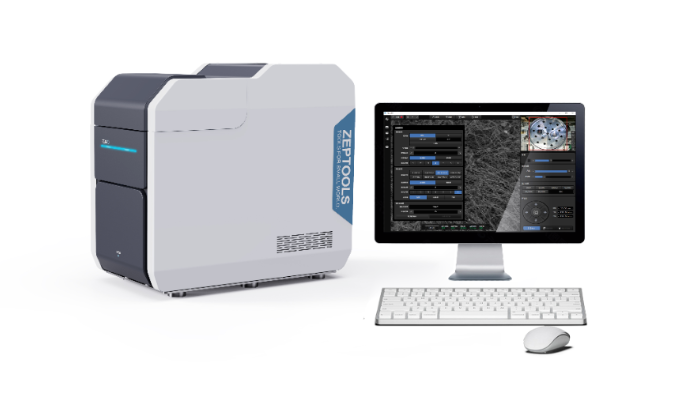

澤攸科技的ZEM系列臺式掃描電鏡不僅提供了成像質量，還具備便攜性和靈活性，配備減速樣品臺可在SEM中獲得的更清晰的二維材料圖像。

二維材料表征圖

原子尺度形貌表征：掃描隧道顯微鏡

澤攸科技掃描隧道顯微鏡（STM）為代表的超高真空設備廣泛應用于科學研究中，主要進行對表面有關或者在表面發生的所有物理化學現象進行原子尺度的研究。

超高真空低溫（4K）STM系統包含關鍵技術如壓電陶瓷步進馬達、低溫STM探頭、超真空液氦雙層杜瓦等。超高真空低溫掃描隧道顯微鏡系列產品，除了高性能STM、調頻AFM、TERS等設備外，還可將核心部件模塊化，集成化，針對科研用戶，定制開發所需功能和設備。

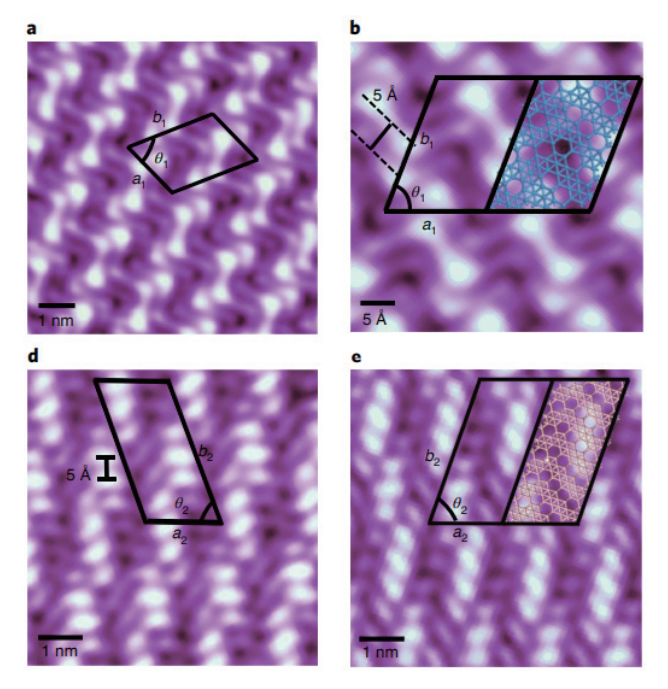

銅上的單層和雙層硼烯

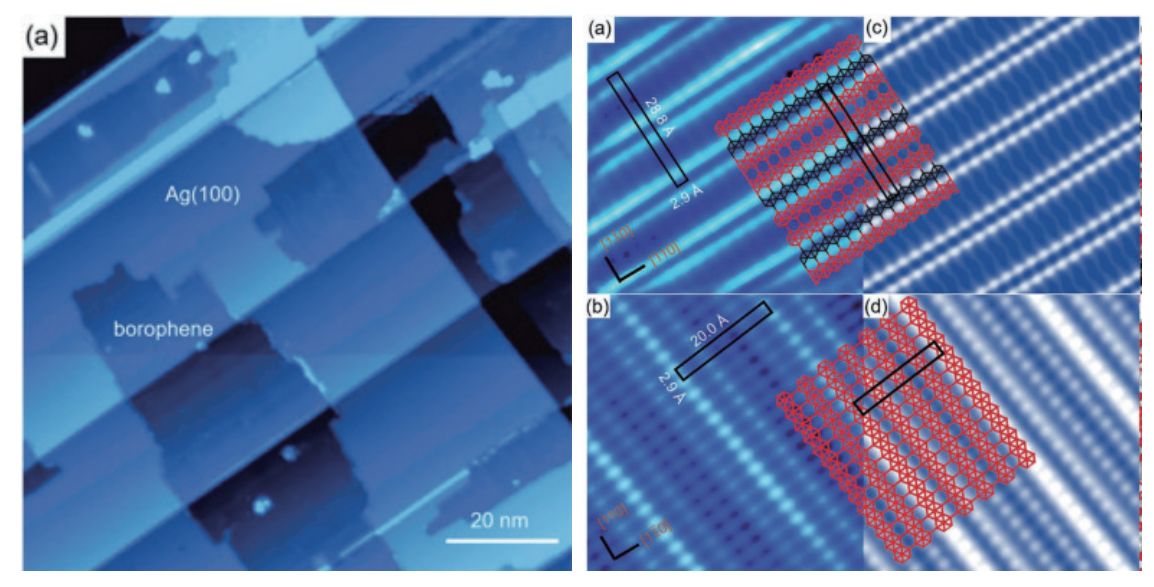

銀上的單層硼烯。

相關期刊案例：

1.Synthesis of bilayer borophene,《Nature Chemistry》

2.Abnormal phase transition between two-dimensional high-density liquid crystal and low-density crystalline solid phases,《Nature Communications》

3.Experimental realization of two-dimensional boron sheets,《Nature Chemistry》

原位結構表征：原位TEM/SEM測量系統

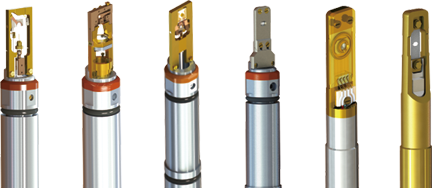

澤攸科技PicoFemto原位TEM/SEM測量系統的核心優勢在于，實時原位觀察樣品在真實環境下的動態現象，從而觀察材料的變化并進行數據分析。

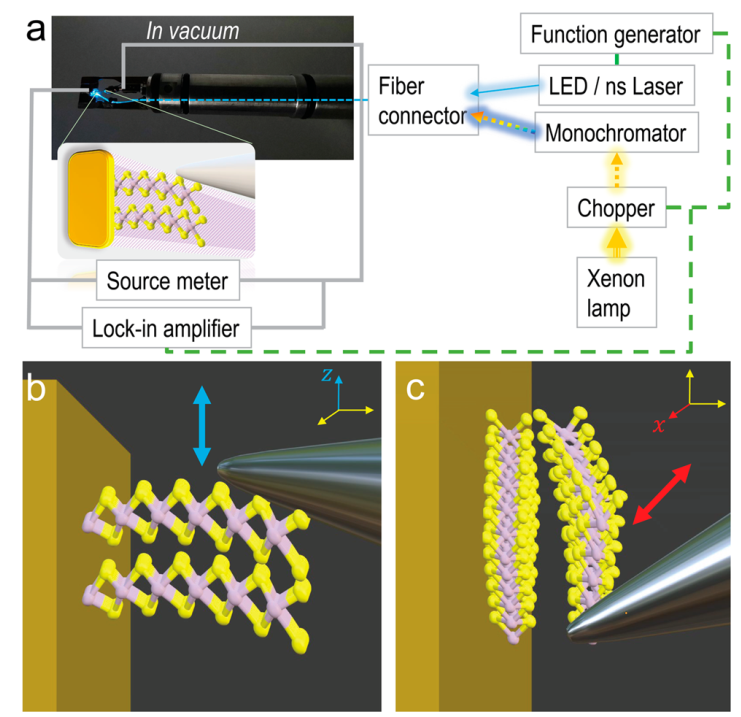

二維納米材料展現出多種力電和光電性能

相關期刊案例：

1.The Role of Geometric Sites in 2D Materials for Energy Storage,《Joule》

2.Optomechanical Properties of MoSe2 Nanosheets as Revealed by In Situ Transmission Electron Microscopy,《Nano Letters》
