隨著機器視覺技術在無人機、智能車輛和移動機器人等領域的快速發展，實時成像系統對硬件性能提出了更高要求，尤其是高分辨率、快速響應和寬動態范圍成像能力。傳統硅基圖像傳感器雖已成熟，但其動態范圍（60-70 dB）遠低于自然場景的280 dB光照跨度，導致在極端明暗場景中丟失細節。例如，在隧道出口等強光與暗光交界處，傳統傳感器難以同時保留高亮區域和陰影區域的細節。為解決這一問題，研究者借鑒人類視網膜中視桿和視錐細胞的互補機制：視錐細胞在強光下提供高分辨快速響應，而視桿細胞在弱光下通過高靈敏度捕獲信號。這種生物視覺的動態適應機制激發了新型光電探測器的設計，通過結合不同工作模式擴展器件的光強感知范圍。

但現有硅基圖像傳感器受限于單一光電轉換機制，動態范圍提升技術依賴復雜電路設計，易引入運動偽影且集成難度高。二維材料雖展現出寬動態響應潛力，但普遍存在表面陷阱導致的響應速度慢或與硅基工藝兼容性不足的問題。此外，傳統光電二極管缺乏內部增益，弱光下信噪比低，而光電導器件雖具備增益但動態范圍受限且暗電流較高。如何實現兼具寬動態范圍、快速響應且與硅工藝兼容的器件，成為突破現有成像技術瓶頸的關鍵挑戰。

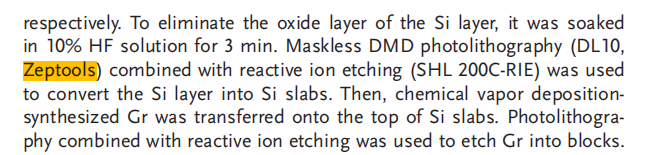

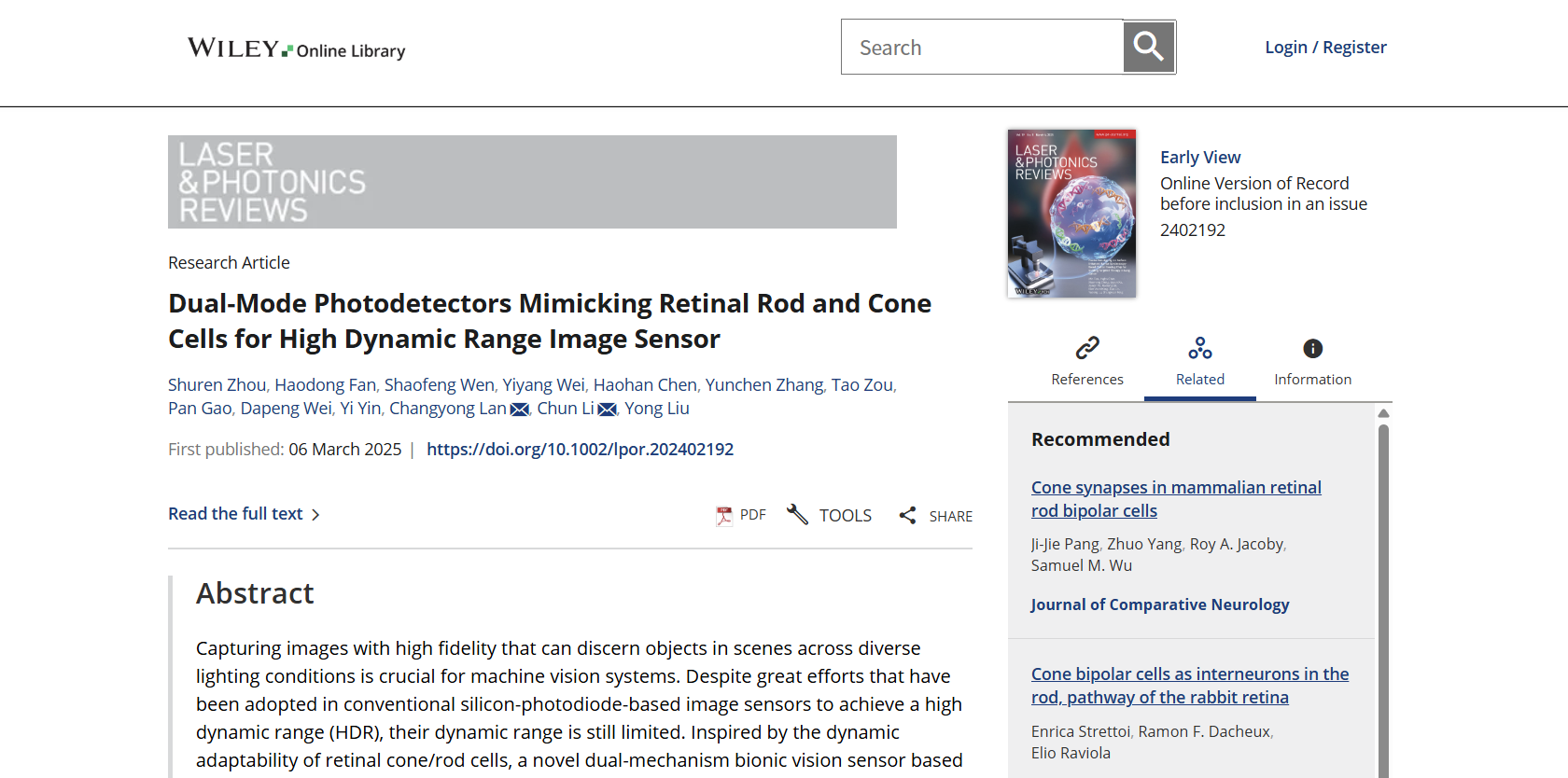

針對上述問題，電子科技大學相關研究團隊利用了澤攸科技的DMD無掩膜光刻機進行了深入研究，他們提出了一種基于SOI與石墨烯異質結的雙模光電探測器，通過設計光電二極管與光電導體的雙工作模式動態切換機制，結合柵極調控降低暗電流，實現了170 dB的超寬動態范圍與5 ns/4 μs的快速響應，同時兼容硅基工藝，為機器視覺系統提供了仿視網膜的新型光電器件解決方案。相關成果以“Dual-Mode Photodetectors Mimicking Retinal Rod and Cone Cells for High Dynamic Range Image Sensor”發表在《Laser & Photonics Reviews》期刊上，原文鏈接：https://doi.org/10.1002/lpor.202402192

該研究基于仿生學原理，提出了一種新型雙模光電探測器，通過模擬人眼視網膜視桿與視錐細胞的動態互補機制，實現了寬動態范圍與快速響應的統一。研究團隊采用SOI與石墨烯異質結結構，在反向偏壓下器件以光電二極管模式工作（類似視錐細胞的強光響應），利用異質結耗盡區的載流子快速分離實現高線性度光電流輸出；而在正向偏壓下切換為光電導體模式（模擬視桿細胞的弱光敏感特性），通過柵極調控降低硅層載流子濃度，抑制暗電流并引入內部增益，顯著提升弱光下的信噪比。雙模動態切換機制使器件光強感知范圍擴展至170 dB，覆蓋10^-5至10^2 mW/cm2的極端光照場景。

圖 人類視覺機制的原理圖和視網膜桿狀/錐狀雙模光電探測器的設計

在光電轉換機理層面，研究揭示了異質結與柵極調控的協同效應。反向偏壓時，石墨烯/Si界面形成的肖特基勢壘促使光生載流子在耗盡區內分離，產生無增益但高穩定性的光電流；正向偏壓下，外部電場主導載流子輸運，柵極負壓調制硅層費米能級形成局部勢壘，抑制多數載流子導通，使微弱光信號觸發的少數載流子遷移產生放大效應。通過光電流成像技術驗證了兩種模式的空間響應區域差異：光電二極管模式集中于異質結界面的局域敏感區，而光電導體模式則激活硅層整體導電通道，形成互補的光電活性區域。

圖 噪聲等效功率、光電流映射和能帶圖

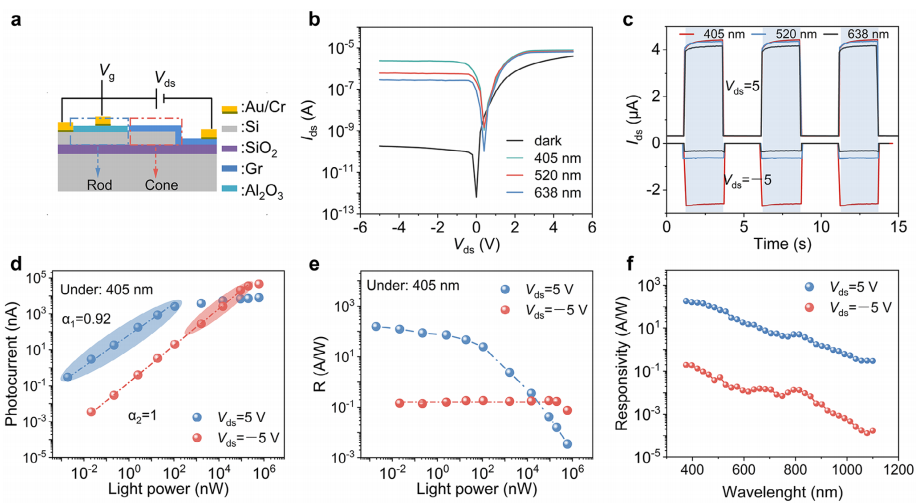

圖 雙模光電探測器的光檢測性能

器件性能測試表明，該探測器在405-638 nm可見光波段展現出寬譜響應特性。光電二極管模式在強光下具有140 dB線性動態范圍（LDR），響應度穩定在0.3 A/W；光電導體模式在弱光區響應度高達160 A/W，結合柵壓調控將噪聲等效功率（NEP）降至6 pW。雙模式融合后整體動態范圍達170 dB，接近人眼適應范圍（約180 dB）。特別值得注意的是，器件在兩種模式下的響應速度分別達到5 ns（光電二極管）和4 μs（光電導體），突破了傳統二維材料探測器秒級遲滯的瓶頸，這歸因于SOI基底的超薄硅層（100 nm）有效縮短載流子擴散路徑，以及異質結界面快速的電荷轉移特性。

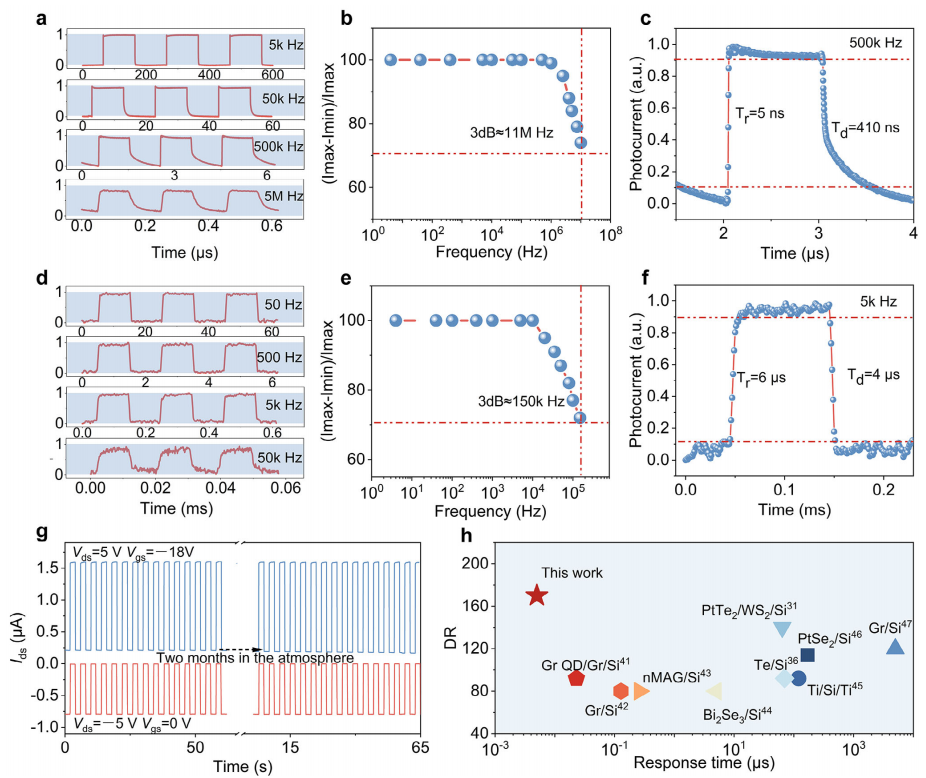

圖 器件在405 nm處的動態響應

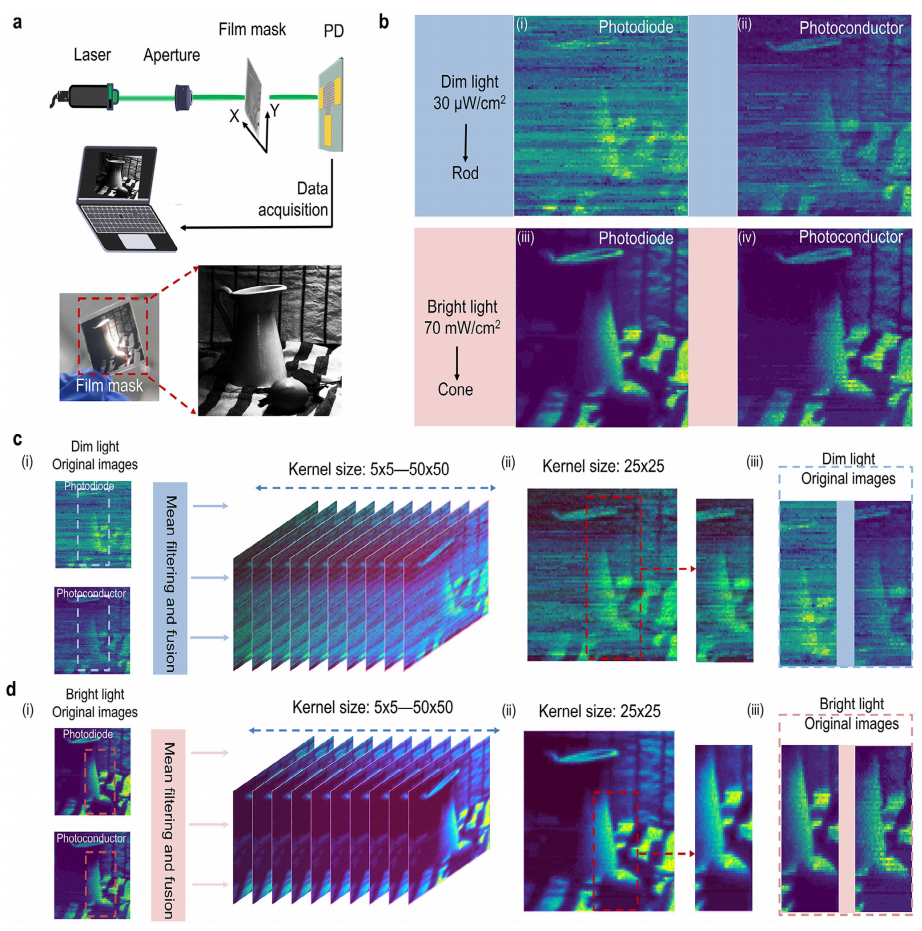

 圖 雙模光電探測器在單像素成像和圖像融合中的應用

研究進一步通過單像素成像實驗驗證了仿視網膜成像的可行性。在模擬隧道出口的極端光強分布場景中，光電二極管模式捕獲強光區域細節，光電導體模式提取暗區信息，通過均值濾波算法融合雙模圖像，成功重建出動態范圍超越傳統CMOS傳感器的高保真圖像。該工作不僅為硅基HDR圖像傳感器提供了一種無需復雜電路的新型器件架構，也為仿生光電系統的設計開辟了跨尺度異質集成的新路徑，有望推動機器視覺在自動駕駛、無人機等領域的應用突破。
